Stickel GmbH · Reutlingen · Räumwerkzeuge & Nachschärfservice
Räumwerkzeuge –
Passfedernut-Räumnadeln
& Profilräumwerkzeuge
Passfedernut-Räumnadeln aus eigener Fertigung, hochwertige Profilräumwerkzeuge für komplexe Innenprofile sowie ein professioneller Nachschärfservice – alles aus einer Hand, über 20 Jahre Erfahrung in der Räumtechnik.
Jetzt Anfrage senden 07121 – 94 99 68-0Ihr Werkzeug-Spezialist aus Reutlingen
Räumwerkzeuge aus eigener Fertigung
Die Stickel GmbH ist seit über 20 Jahren Ihr spezialisierter Ansprechpartner für Räumwerkzeuge. Unser Schwerpunkt liegt auf der Herstellung von Passfedernut-Räumnadeln in eigener Fertigung – abgestimmt auf Ihre Toleranzen, Ihr Bauteilmaterial und Ihre Losgröße.
Ergänzend bieten wir Profilräumwerkzeugen für Evolventenverzahnungen, Kerbverzahnungen, Vielkeilprofile und Sonderprofile – sowie einen professionellen Nachschärfservice für eigene und Fremdwerkzeuge.
Senden Sie uns Ihre Zeichnung – wir melden uns innerhalb von 24–48 Stunden mit einem konkreten Angebot.
Unsere Kernkompetenzen
Zwei Kernbereiche – ein Spezialist
Von der Standardräumnadel nach DIN bis zum Sonderprofil für anspruchsvolle Antriebstechnik – wir beraten Sie technisch und liefern das passende Werkzeug.
Kernkompetenz
Passfedernut-Räumnadeln
Aus eigener Fertigung – wir stellen Passfedernut-Räumnadeln selbst her. Das ermöglicht maximale Flexibilität bei Toleranzen, Längen und Ausführungen.
- Nutbreiten nach DIN 6885 sowie Sondermaße
- Werkstoffe: M2 HSS, M35 HSS-Co, ASP 2030 PM-HSS
- Beschichtungen: Unbeschichtet, TiN, AlCrona Pro
- Verschiedene Längen & Toleranzklassen
- Nachschärfservice für eigene & Fremdwerkzeuge
Kernkompetenz
Profilräumwerkzeuge
Für komplexe Innenprofile – wir beraten und legen aus. Von Evolventenverzahnungen bis zu Sonderprofilen.
- Evolventenverzahnungen nach DIN 5480 / ISO 4156
- Kerbverzahnungen & Vielkeilprofile
- Vierkant, Sechskant & Sonderprofile nach Zeichnung
- Werkstoffe: M2 HSS, M35 HSS-Co, ASP 2030 PM-HSS
- Beschichtungen: TiN, AlCrona Pro
Nachschärfservice für Räumwerkzeuge
Durch fachgerechtes Nachschleifen stellen wir die volle Leistungsfähigkeit und Maßhaltigkeit Ihrer Werkzeuge wieder her – für eigene und Fremdwerkzeuge. Deutlich wirtschaftlicher als Neukauf.
Technische Spezifikation
Werkstoffe & Beschichtungen
Die richtige Werkzeugauslegung beginnt bei der Materialwahl – abgestimmt auf Ihren Werkstoff, die Schnittwerte und die geforderte Standzeit.
Werkzeugmaterial
M2 – HSS
Hochleistungs-SchnellarbeitsstahlBewährter Schnellarbeitsstahl für ein breites Anwendungsspektrum. Sehr gute Zähigkeit, zuverlässige Leistung bei Baustahl, Vergütungsstahl und Aluminium – der wirtschaftliche Standard für die meisten Anwendungen.
M35 – HSS-Co
Kobaltlegierter SchnellarbeitsstahlKobaltlegierter HSS mit höherer Warmhärte und verbesserter Verschleißfestigkeit. Geeignet für anspruchsvollere Werkstoffe wie austenitische Edelstähle, Grauguss und legierte Vergütungsstähle.
ASP 2030 – PM-HSS
Pulvermetallurgischer HochleistungsstahlPM-HSS mit extrem hoher Verschleißfestigkeit und maximaler Standzeit. Für Serienfertigung, hochbelastete Anwendungen und Werkstoffe, die besonders hohe Anforderungen an das Werkzeug stellen.
Beschichtungsoptionen
Unbeschichtet
Ohne OberflächenbeschichtungFür Standardanwendungen mit ausreichend Schmierung – wirtschaftlich und bewährt. Sinnvoll bei Aluminium, Messing und weichen Werkstoffen, bei denen eine Beschichtung keinen messbaren Vorteil bringt.
TiN – Titan-Nitrid
Titan-Nitrid-BeschichtungBewährte Hartstoffbeschichtung mit goldgelber Farbe. Reduziert Reibung, erhöht die Oberflächenhärte und steigert die Standzeit. Bewährt bei den meisten Stahlwerkstoffen und Gusseisenlegierungen.
AlCrona Pro
Aluminium-Chrom-Nitrid-BeschichtungHochleistungsbeschichtung für höhere Schnittgeschwindigkeiten und längere Standzeiten. Besonders geeignet bei schwer zerspanbaren Werkstoffen und langen Serien mit hohen Anforderungen.
Einsatzbereiche
Passfedernut-Räumnadeln – Technische Details
Unsere Passfedernut-Räumnadeln werden überwiegend in eigener Fertigung hergestellt und sind für ein breites Spektrum von Welle-Nabe-Verbindungen geeignet.
DIN-Ausführungen
Passfedernuten nach DIN 6885
Räumnadeln für die gängigen Passfedernut-Abmessungen nach DIN 6885 – die wirtschaftlichste Lösung für Standardanwendungen in der Serienfertigung.
- Nutbreiten 2 mm bis über 40 mm
- Toleranzklassen JS9, P9 und weitere auf Anfrage
- Hohe Maßhaltigkeit und Wiederholgenauigkeit
- Für Stahl, Edelstahl, Aluminium, Guss,…

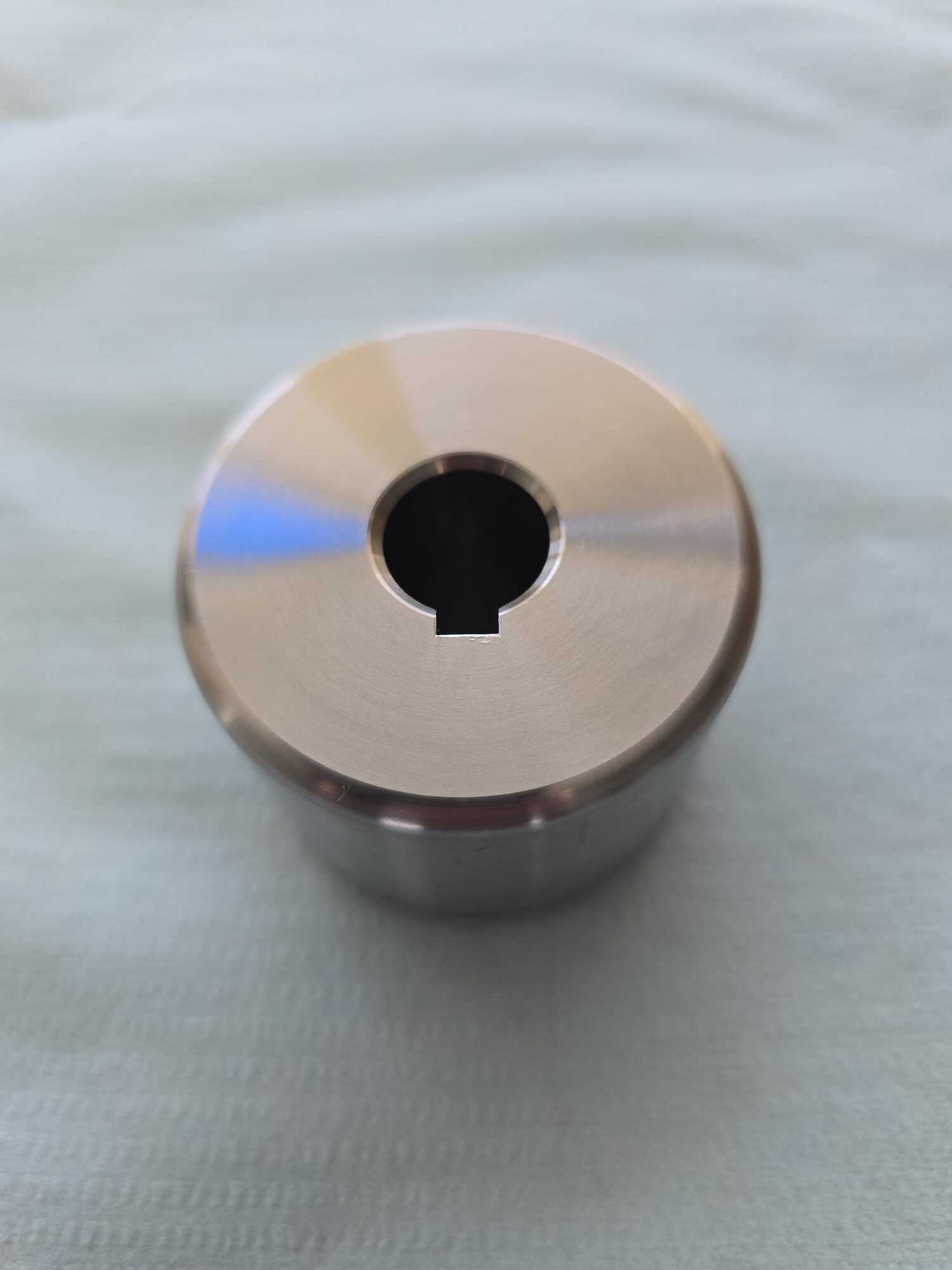

Sondermaße
Räumnadeln nach Zeichnung
Sonderabmessungen, spezielle Toleranzen oder besondere Geometrien – wir fertigen oder beschaffen Räumnadeln exakt nach Ihren Anforderungen.
- Sonderbreiten und Sonderlängen auf Anfrage
- Spezielle Toleranzfelder nach Kundenwunsch
- Auslegungsberatung inklusive
- Prototypen bis Serienmengen
Profilräumwerkzeuge
Komplexe Innenprofile – Beratung & Auslegung
Für anspruchsvolle Verbindungsprofile in der Antriebstechnik, dem Maschinenbau und der Automobilindustrie bieten wir technische Beratung und Werkzeugbeschaffung aus einer Hand.
Verzahnungsprofile
Evolventenverzahnungen & Kerbverzahnungen
Profilräumwerkzeuge für drehmomentübertragende Verbindungen mit Evolventenprofil nach DIN 5480 / ISO 4156 sowie Kerbverzahnungen nach DIN 5481.
- Evolventenprofil nach DIN 5480 / ISO 4156
- Kerbverzahnungen nach DIN 5481
- Höchste Konturtreue und Maßhaltigkeit
- Beratung bei Auslegung und Toleranzwahl
Vielkant & Sonderprofile
Vielkant- & Sonderprofile
Vierkant, Sechskant, Vielkeilprofile und kundenspezifische Innenprofile – wir beraten zur Machbarkeit und legen das Werkzeug gemeinsam mit Ihnen aus.
- Vierkant & Sechskant nach Norm oder Sondermaß
- Vielkeilprofile (Kerbverzahnung)
- Sonderprofile nach Zeichnung oder CAD-Daten
- Werkstoff- und Beschichtungsberatung inklusive
Warum Stickel GmbH
Ihre Vorteile bei Räumwerkzeugen von uns
Wir sind Spezialisten – nicht Generalisten. Das macht den entscheidenden Unterschied bei Qualität, Beratung und Lieferzeit.
Eigene Fertigung
Unsere eigene Fertigung bildet die Grundlage für ein ausgeprägtes technisches Verständnis in der Räumtechnik. So können wir Räumnadeln gezielt auslegen, flexibel auf Anforderungen reagieren und eine zuverlässige Prozesssicherheit gewährleisten.
Über 20 Jahre Erfahrung
Jahrzehntelange Praxis in der Räumtechnik – wir kennen die typischen Herausforderungen aus der Serienfertigung und beraten praxisnah.
Angebot in 24–48 h
Zeichnung einsenden, Anforderung nennen – wir kalkulieren schnell und verbindlich. Persönlicher Ansprechpartner statt Callcenter.
Nachschärfservice
Wir schärfen eigene und Fremdwerkzeuge fachgerecht nach und stellen die volle Leistungsfähigkeit wieder her – deutlich wirtschaftlicher als Neukauf.
Breites Werkstoff- & Beschichtungsspektrum
M2 HSS, M35 HSS-Co, ASP 2030 PM-HSS – kombiniert mit TiN oder AlCrona Pro – wir finden die optimale Kombination für Ihr Material und Ihre Standzeitziele.
Lieferung deutschlandweit & Europa
Wir liefern per DPD oder Spedition – deutschlandweit und ins europäische Ausland. Selbstabholung in Reutlingen ebenfalls möglich.
Jetzt Räumwerkzeug anfragen
Zeichnung senden, Werkstoff und Stückzahl nennen – wir melden uns innerhalb von 24–48 Stunden mit einem verbindlichen Angebot. Persönlich, kompetent, ohne Umwege.
Jetzt Anfrage senden
